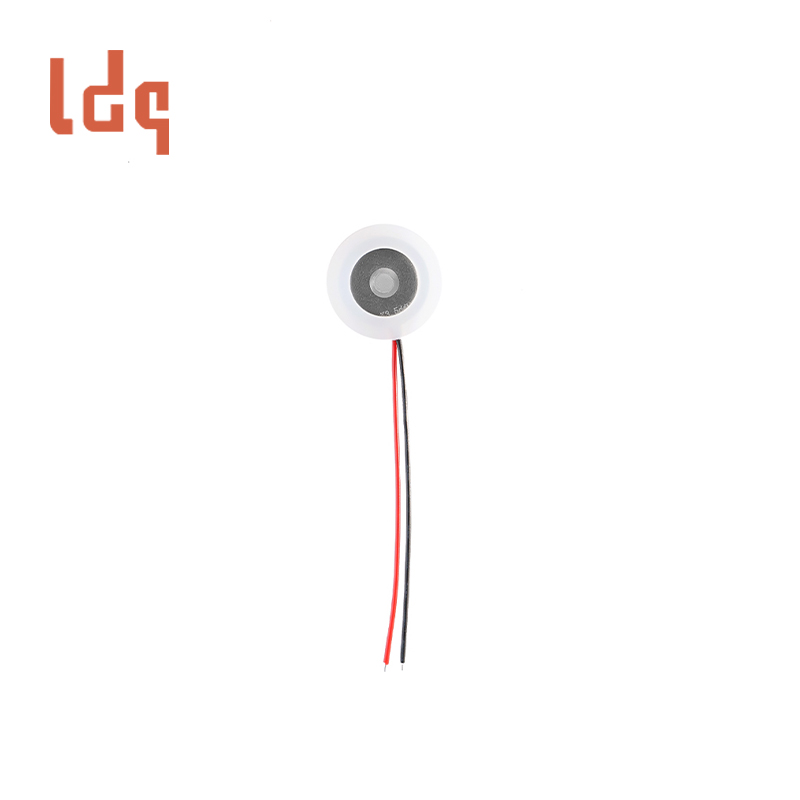

Disco cerâmico piezoelétrico para nebulizadores

Os requisitos de espaço estrutural de diferentes atomizadores variam significativamente, exigindo que as cerâmicas piezoelétricas tenham diversos tamanhos e designs de montagem. Para placas atomizadoras de spray nasal (normalmente manuais e portáteis, com volume ≤200 cm³), os clientes internacionais exigem placas cerâmicas compactas com diâmetro de 8 a 15 mm e espessura de 0,4 a 0,8 mm, compatíveis com a estrutura compacta do atomizador. Essas placas também utilizam um "design sem chumbo para montagem em superfície" que permite a soldagem direta à PCB da placa atomizadora (planicidade da solda ≤0,03 mm), com uma área de montagem ≤1,5 ​​cm². Além disso, estas placas devem garantir um ajuste perfeito dentro da cavidade selada da placa atomizadora (folga de vedação ≤0,02 mm) para evitar vazamento de medicamento (taxa de vazamento ≤0,01%). Para equipamentos médicos de alta precisão (como nebulizadores de laboratório) que usam placas atomizadoras de cerâmica, os clientes exigem instalação e posicionamento de alta precisão das placas de cerâmica, com tolerâncias de diâmetro ≤±0,02 mm, tolerâncias de espessura ≤±0,01 mm e planicidade de superfície ≤0,005 mm/m. Isto garante a transmissão uniforme da energia oscilante durante a atomização (eficiência de transferência de energia ≥95%) e evita tamanhos irregulares de partículas devido a desvios de instalação (uma diminuição na uniformidade das partículas ≤2%). Para equipamentos de tratamento médico de grande escala (como nebulizadores compartilhados usados ​​por vários pacientes em hospitais), os clientes exigem uma estrutura de montagem modular para as placas cerâmicas, permitindo a conexão paralela de múltiplas placas (por exemplo, 2 a 4 placas) e garantindo um desvio de frequência de ≤±0,3kHz por placa. Este efeito sinérgico aumenta o volume de atomização (o volume total de atomização pode atingir 1,5-2,0 ml/min) ao mesmo tempo que garante consistência de saída em múltiplas placas (desvio do volume de atomização ≤±2%), atendendo às necessidades de hospitais que tratam vários pacientes simultaneamente (triplicando a eficiência do tratamento).

Cenários de aplicação

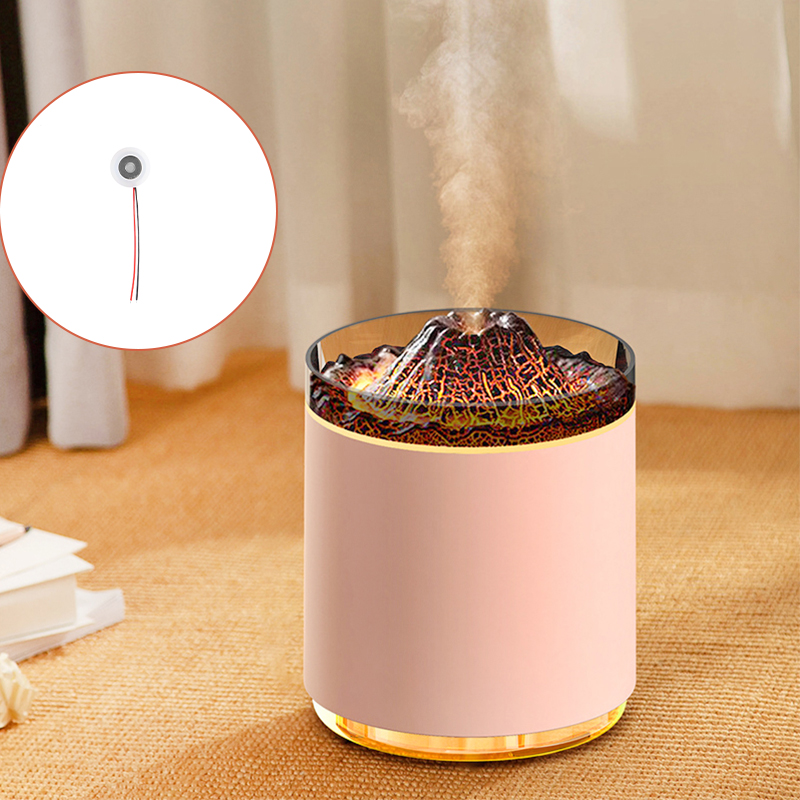

Amplamente utilizado em umidificadores domésticos/carros, difusores de aroma, nebulizadores médicos, sistemas de pulverização industriais e dispositivos de desinfecção. Ideal para umidificação do ar, inalação de aerossóis medicinais, difusão de fragrâncias e aplicações de revestimento de superfície.
