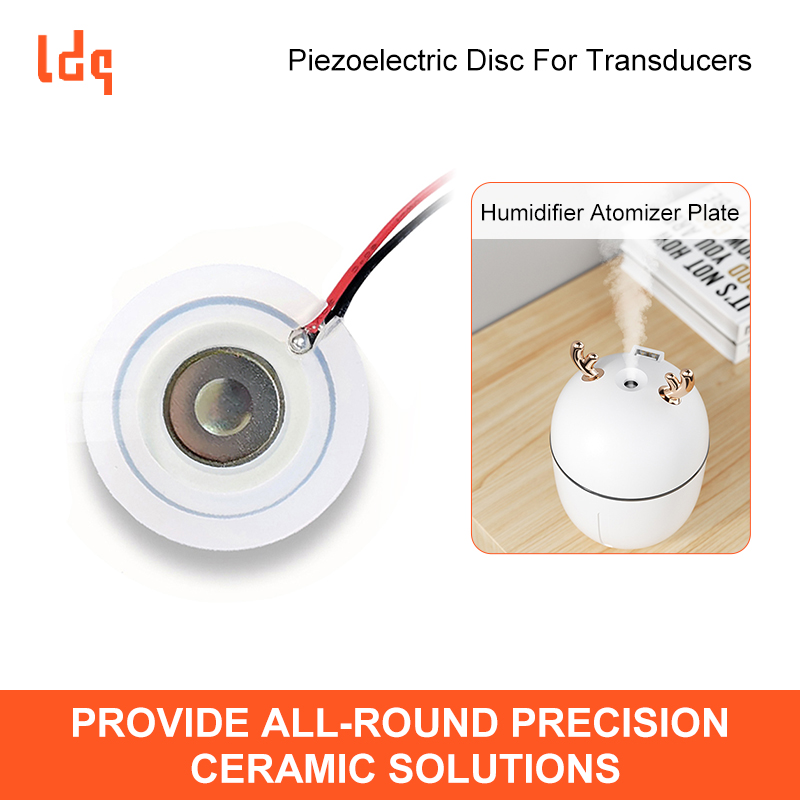

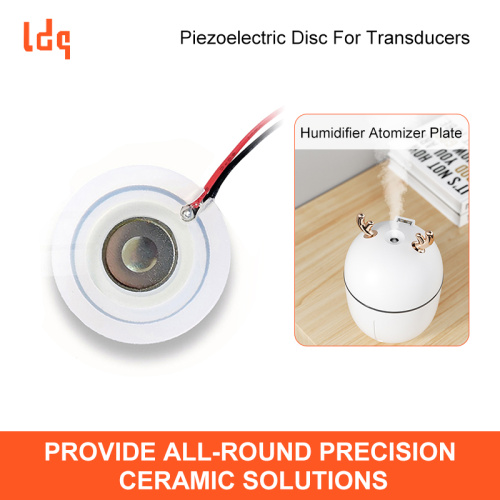

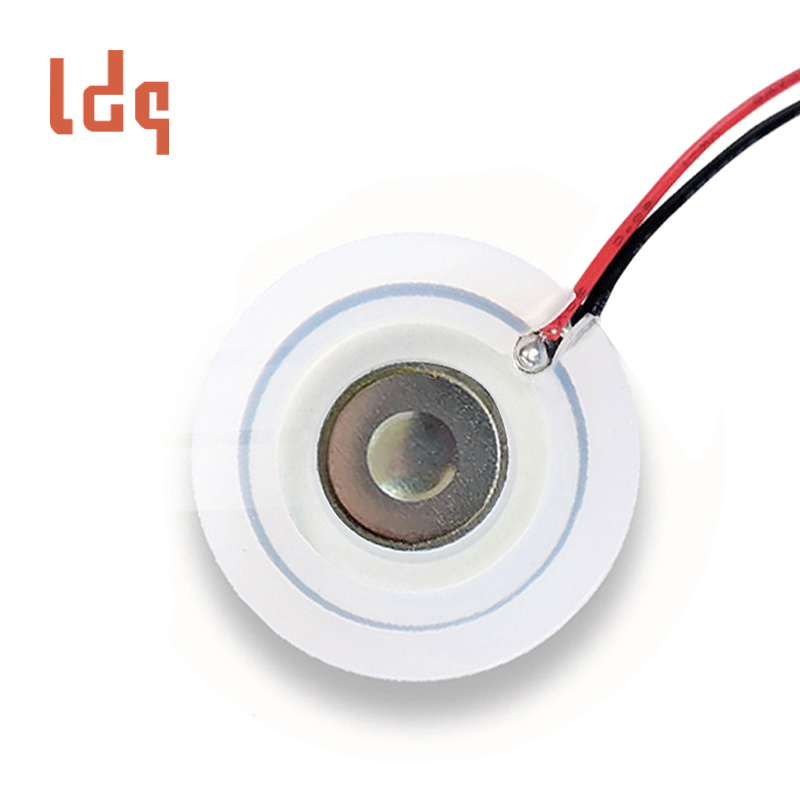

Disco piezoelétrico para transdutores

Quantidade de pedido mínimo:1

Embalagem & Entrega



Placa de atomizador para atomização ocular



Dedal de placa atomizadora médica



Atomizador de microrrede médica



O disco piezoelétrico para transdutores usa a tecnologia de perfuração de precisão a laser, 600 microporos de 7 mícrons distribuídos uniformemente (tolerância a ± 1μm), formando uma área de atomização efetiva de 2,5 mm, uma folha de aço de aço médica de 2,5 mm (folha de aço médica.

Função

O chip de nebulizador de cerâmica utiliza material cerâmico piezoelétrico para gerar vibrações de alta frequência (princípio ultrassônico), quebrando líquidos em partículas de névoa fina (3-10 microns) para atomização eficiente. Possui baixo consumo de energia, resistência à corrosão e alta estabilidade.

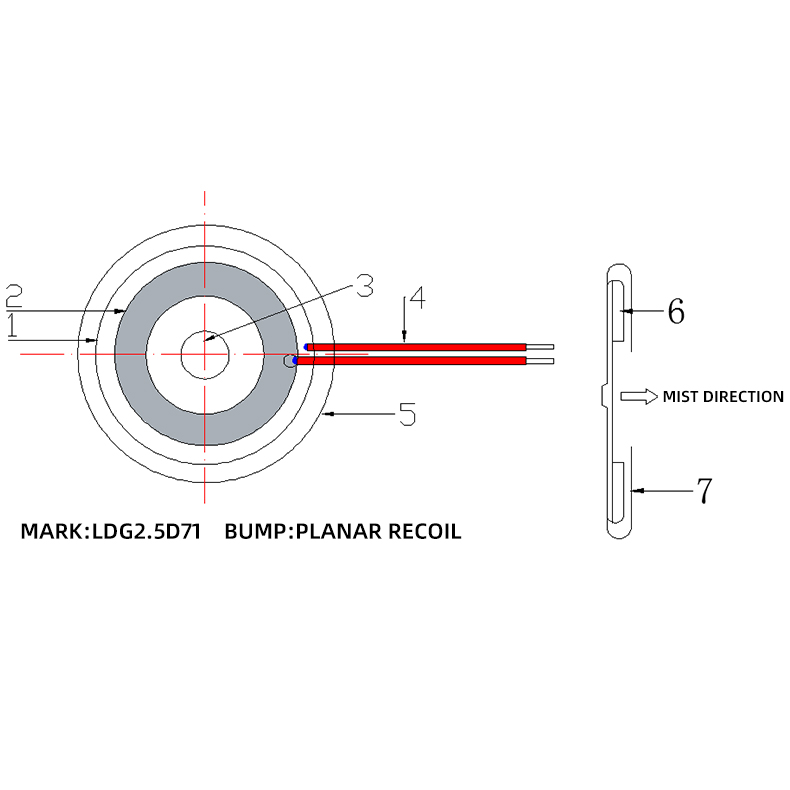

Atomization Disc Product Specifications

Metal sheet: Φ13.8±0.1mm
Piezoelectric sheet: Φ11.3±0.2mm
Hole area: Φ2.5±0.2mm
Hole diameter: 7±1um
Number of holes: 600 holes precisely arranged
1571#28 double red line: L=60±5mm
Diameter of rubber ring: 15±0.5mm
Bare chip thickness: 0.65±0.1mm
Thickness of rubber ring: 2.5±0.3mm

Atomizer Plate Features

High-precision micropore design: 600 precision micropores, pore size 7±1μm, punching area 2.5mm
High-quality materials: 316L stainless steel sheet (diameter 13.8mm) and piezoelectric ceramic sheet (diameter 11.3mm) composite structure
Precise size control: bare chip thickness 0.65±0.1mm, overall tolerance controlled within ±0.1mm
Efficient atomization: resonant frequency 150±10KHz, resonant impedance ≤500Ω
Stable operation: working voltage 90Vp-p (maximum), capacitance 1500±20%PF
Extremely long life: designed service life of more than 3000 hours

Piezoelectric Disc For Transducers Industry Applications

Aromatherapy machine: realizes efficient atomization of essential oils and creates a comfortable home environment

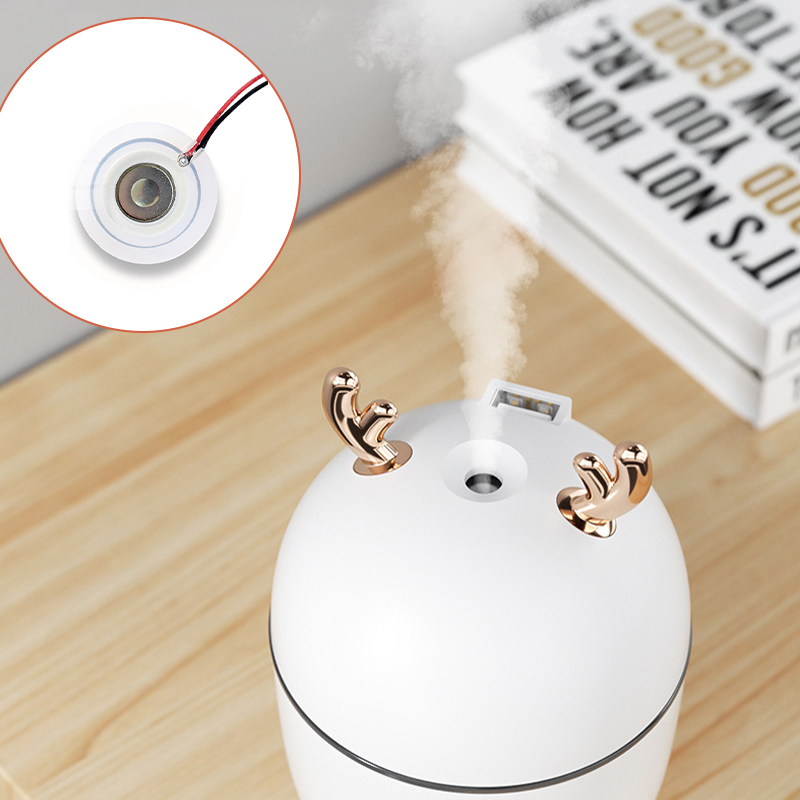

Humidifier: provides fine water mist to effectively increase air humidity
Smart beauty instrument: used in nano-microneedle introduction system to increase the penetration rate of active ingredients by 3 times
Traditional Chinese medicine fumigation equipment: realizes low-temperature active atomization of effective ingredients of traditional Chinese medicine
Smart cockpit of new energy vehicles: supports independent fragrance control in multiple zones

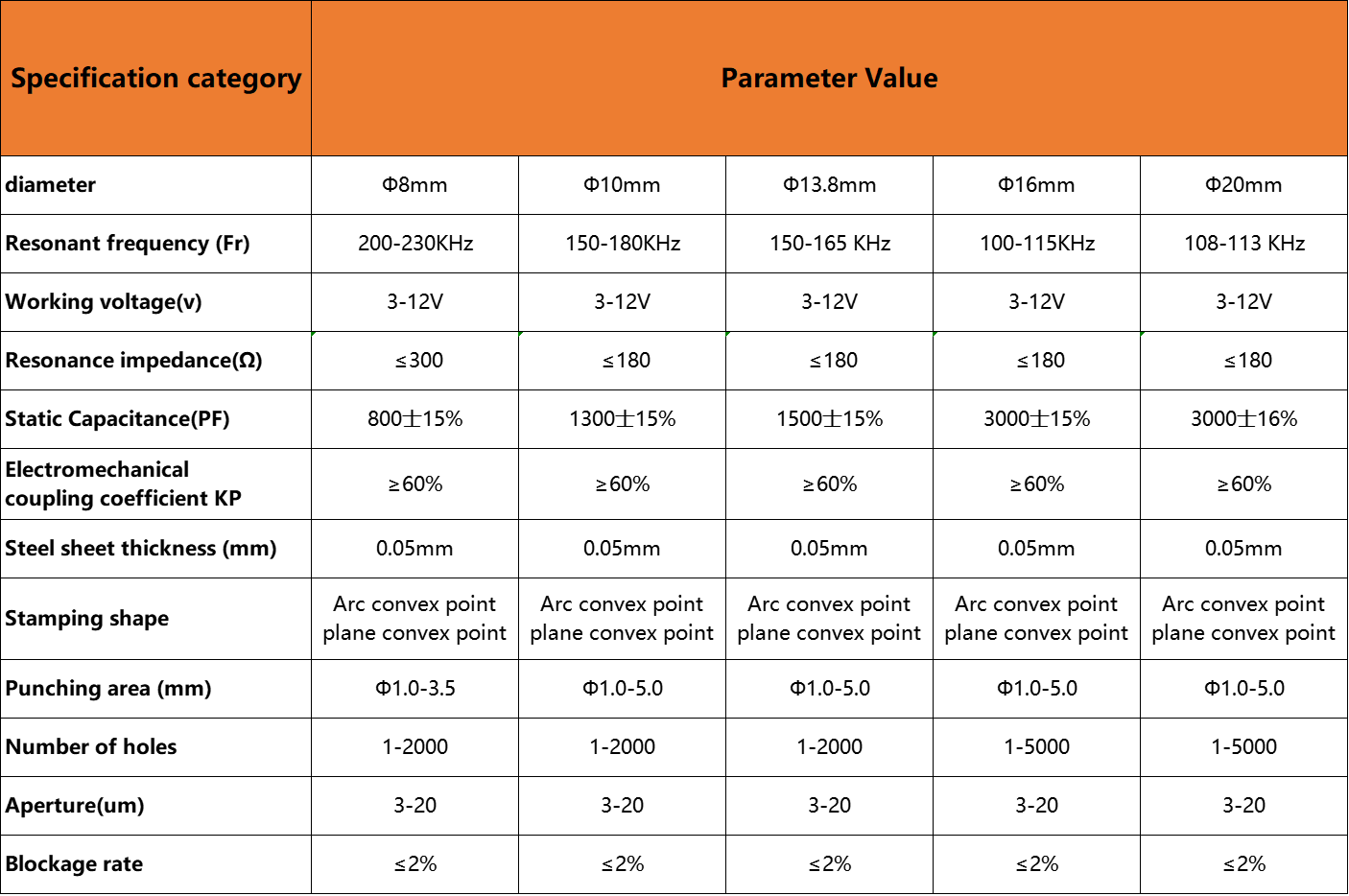

Parâmetros de atomizantes microporosos convencionais

Atomizer window cleaning atomizer plate supply
